SJ Components To Scenes

sj Components To Scenes est un plugin pour Sketchup.

sj Components To Scenes est un plugin qui créer une scène pour chaque définition des instances sélectionnées.

C'est une réécriture du plugin de TimRowledge "ComponentsScenes" qui fonctionnait très bien jusqu'à la version 2019 de Sketchup.

J'ai rajouté des options de préfixe pour le nom des calques et des scènes et Sketchup > 2021 la possibilité de placer les balises créés dans un dossier personnalisable.

Il est accessible depuis :

Le menu >Extensions>Simjoubert Tools>Components To Scenes.
Ou depuis la barre d'outil SJ Components To Scenes.

Traduction automatique selon les paramètres locaux de Sketchup.
Langues prises en charge :

Anglais
français.

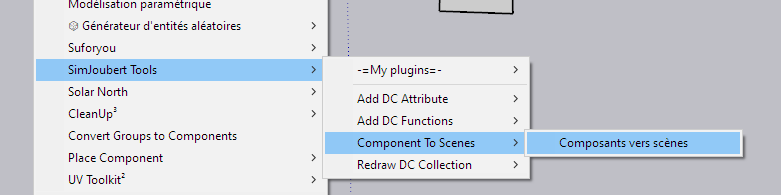

Accès par le Menu Extensions

Accès par le Menu Extensions > Simjoubert Tools > Components To Scenes

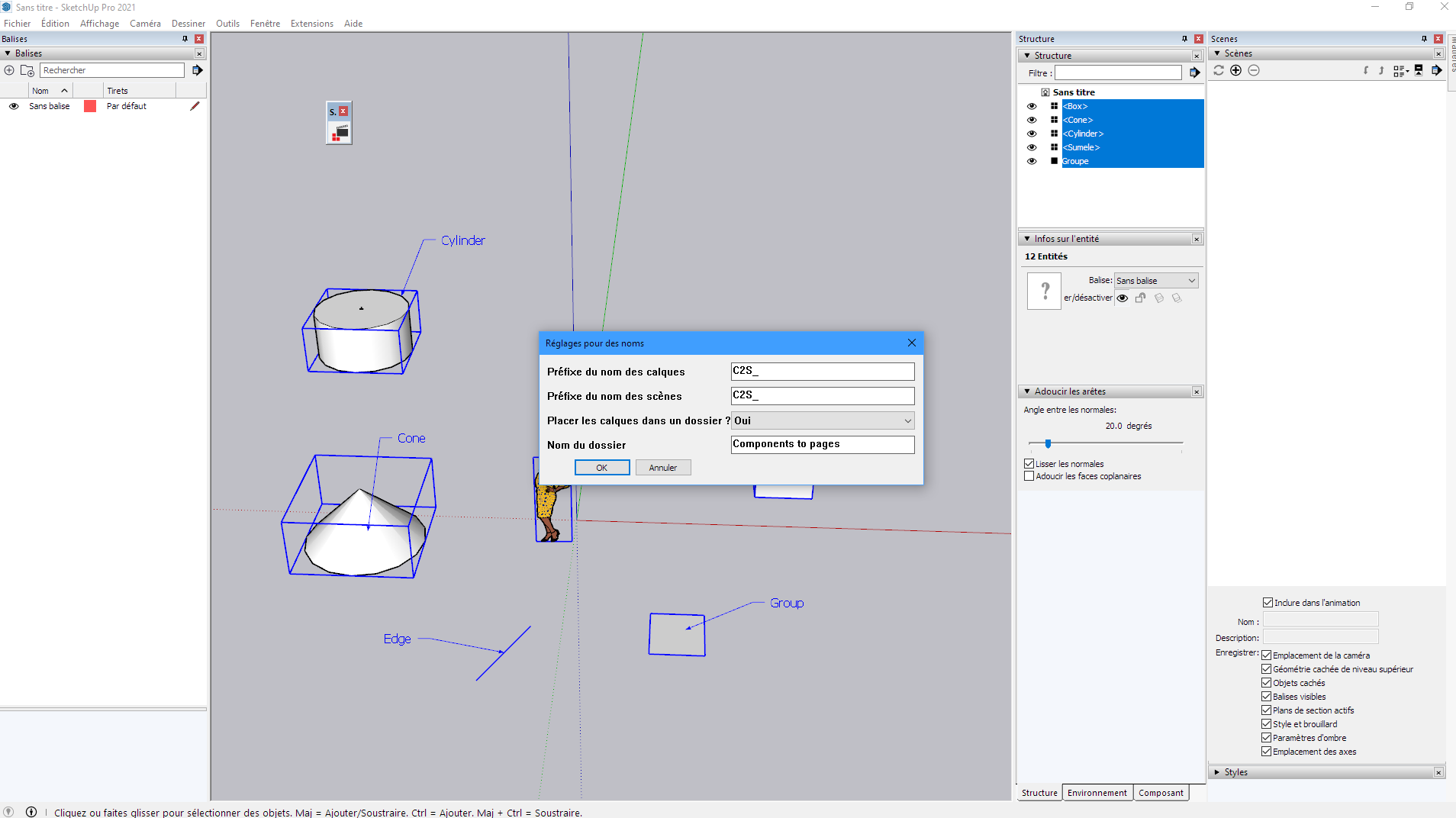

Formulaire réglage des options de noms

Préfixe pour le nom des calques, Préfixe pour le nom des scènes.
Laisser vide pour ne pas ajouter de préfixes.

Options pour les versions supérieures ou égale à Sketchup 2021, pour ranger les calques / balises dans un dossier de votre choix
Le dossier est créé s'il n'existe pas.

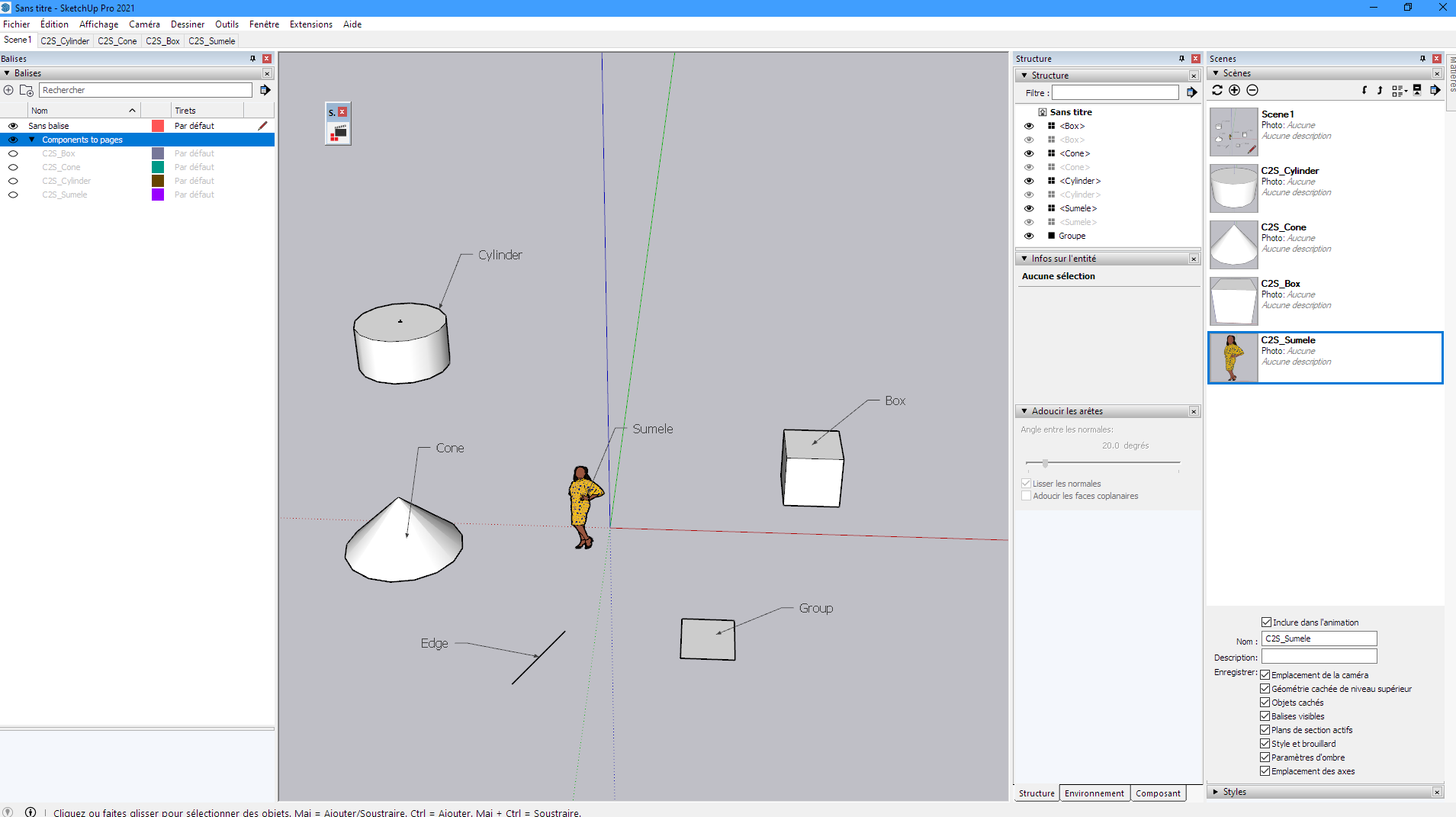

Un nouveau calque est cré dans le dossier, ainsi qu'une nouvelle scène pour chaque définition de composant de la sélection

Si le modèle avant l'opération ne contenait pas de scènes, une nouvelle scène nommée Scene01 est créée.
Après l'opération la vue revient sur cette scène.

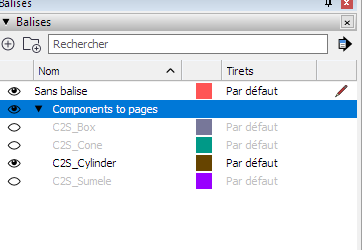

Gestionnaire des calques/balises

Les calques sont préfixés et rangés dans un dossier (*uniquement pour Sketchup >= 2021*).

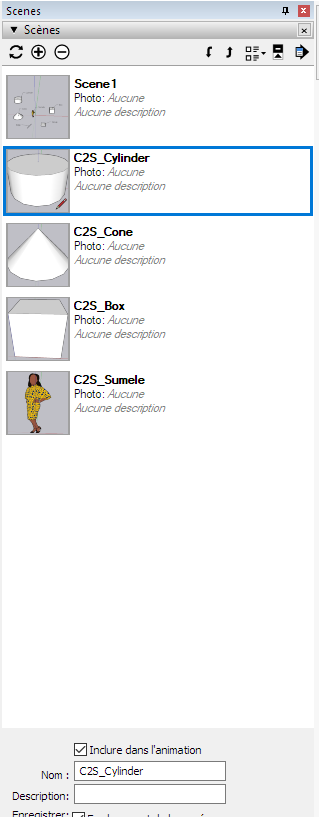

Gestionnaire des Scènes

Une scène est créée pour chaque définition.
Une nouvelle instance de la définition est placée à l'origine du modèle et la caméra est zoomée sur l'instance. L'instance est placée sur un calque qui lui est propre
Tous les autres éléments sont masqués.

Barre outils SJ Component To Scenes

La commande est également accessible depuis une barre d'outils nommée SJ Components To Scenes.

Note de mise à jour

v 0.1.2 2022/07/25
Ajout d'un attribut dans chaque scènes générées avec pour valeur l'ID persistant de la définition du composant isolé dans la scène.
Il permet à mon autre plugin SJ Batch Export Scenes To Thumbnails, de créer un attribut avec l'URL de l'image exportée dans la définition du composant isolé dans la scènes.

Cela permet de générer un rapport avec l'URL de l'image pour faire du publipostage dans Indesign par exemple.

v 0.1.1 2022/07/20

Correction d'un bug sur le préfixe du nom de scène s'il était différent de celui des calques.
Merci Jack !

v 0.1.0 2021/12/21 version initiale

Réécriture de l'extension ComponentScenes de TimRowledge que je n'arrivais pas à débuguer.
Ajout d'un formulaire pour la saisie d'un préfixe de nom de scène, d'un préfixe pour le nom des balises et si elles doivent être regroupées dans un dossier.
Ajout de conditions sur les versions de Sketchup car il ya a eu beaucoup de changement dans l'API :

2021 Gestion des folders
2020.1 Layer en balises
page.use_hidden_objects et page.use_hidden_geometrie remplace page.use_hidden
2020 page.set_drawingelement_visibility pas d'équivalent antérieur
