SJ XML To Enscape Path Video

SJ XML To Enscape Path Video est un plugin pour Sketchup .

Il permet de créer un fichier XML, qui sera ensuite importé dans Enscape pour paramétrer la trajectoire vidéo.

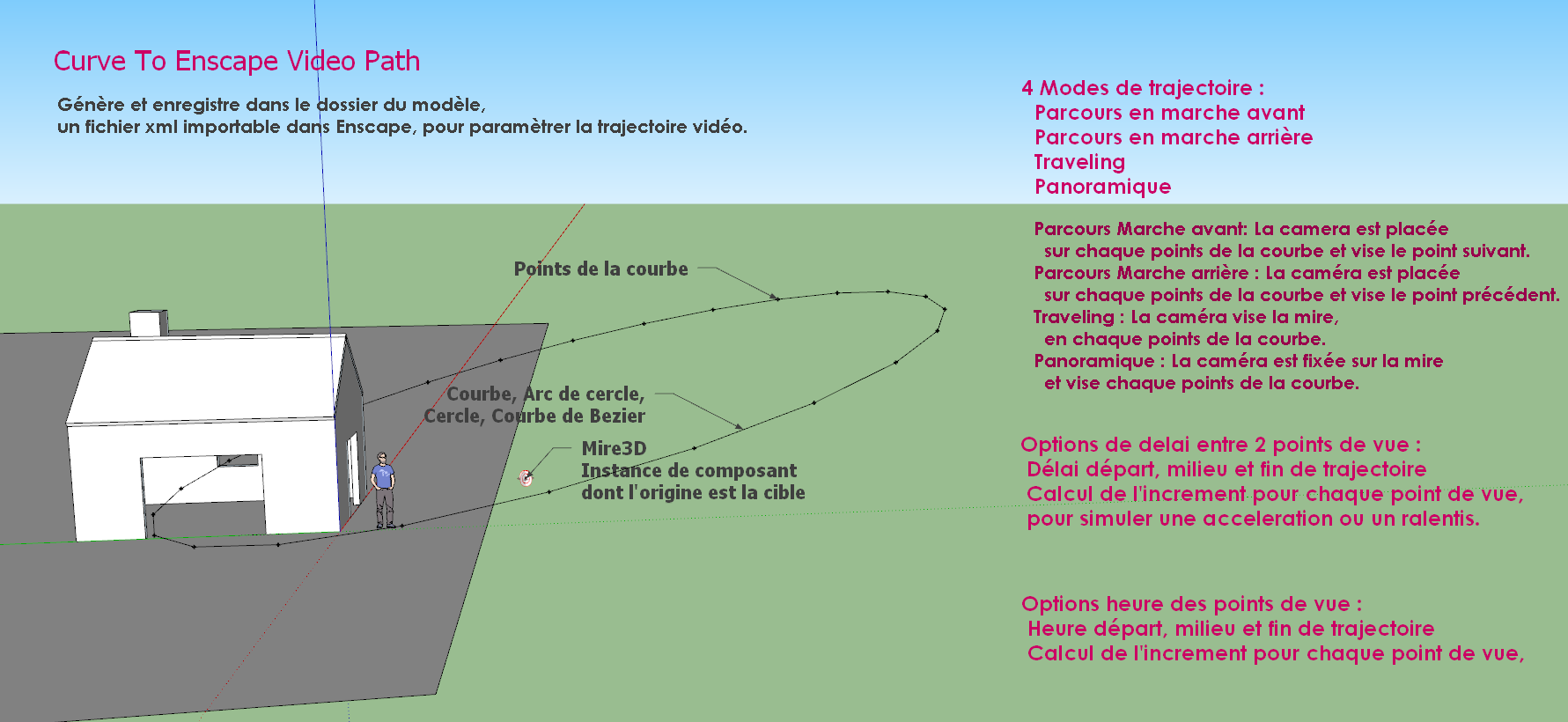

Le plugin vous permet de créer les images clés soit à partir des scènes du modèle, ou à partir des arêtes d'une courbe et d'un composant cible.

Dans les 2 cas vous pouvez :

  • Définir le délai entre deux points de vue, avec 3 paramètres (début, milieu et fin d'animation). Il est ainsi possible de simuler une accélération ou un ralentissement.
  • Définir l'heure du début, milieu et fin d'animation, l'heure de chaque point de vue est calculée, ce qui peut simuler le temps qui passe ou une animation qui remonte le temps.
  • 3 options de caméra (instable, transition douce et angle du champ de vision).

Pour la trajectoire obtenue depuis une courbe uniquement, simulation de marche avant ou de marche arrière.
Pour la trajectoire obtenue depuis une courbe et un composant cible, options supplémentaires (Traveling et panorama).

Les fichiers XML sont enregistrés dans un sous dossier portant le nom du modèle dans le dossier du modèle.

Les paramètres du dernier export sont sauvegardé pour chaque type (courbe ou scènes) dans un dictionnaire d'attribut du modèle.

Le plugin est traduit en anglais et en français selon les paramètres de langue de Sketchup.

Accès au plugin :

  • par le menu > Extensions > Simjoubert Tools > XML To Enscape Path Video
  • par la barre d'outils SJ XML To Enscape Path Video

Remerciement à JDD dit "Œil de Lynx" du forum Biblio3D qui a soulevé la demande et réunit les informations nécessaires.
Big Up à Jack Tenrev, pour ce merveilleux forum Biblio3D.

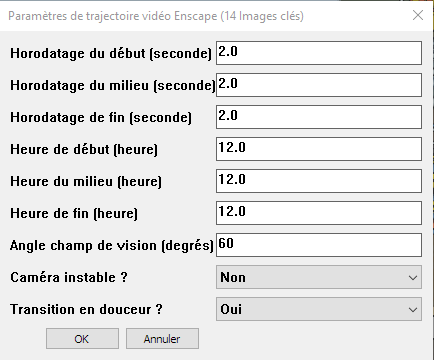

Boîte de dialogue XML depuis les scènes du modèle Sketchup

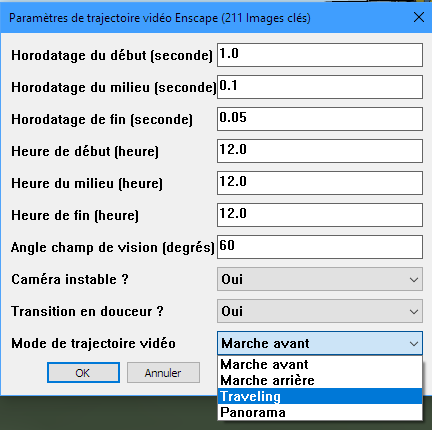

Boîte de dialogue XML depuis une courbe et un composant cible

youtube

Notes de mise à jour

V 0.2.1 2022/04/21
    Correction de Bugs d'arrondi des heures et du timestamp qui généraient des rendus saccadés pour certaines valeurs.
    Corrections dans le fichier de traduction. Merci JDD dit "Oeil de Lynx".

V 0.2.0 2022/04/11
    Refonte du plugin
    Les trajectoires réalisées avec la version précédente du plugin ne sont pas compatibles.

    Les trajectoires vidéo sont maintenant des groupes contenants :
        une courbe,
        un composant direction pour indiquer le sens de la courbe
        de 0 à 3 composants cibles,
        des composants caméra avec (caméra, segment de point focal, cible de panorama)

        Toutes ces entités sont regroupées dans un groupe automatiquement par le plugin.
        Toutes les entités sont affectées sur des calques / balises.

    Le plugin considère chaque point de la courbe comme étant une image clef de la trajectoire vidéo.
    Il existe pour le plugin 3 points remarquables de la courbe :
        son point de départ,
        le point du milieu (en nombre d'images clés),
        le point d'arrivée.

    Le plugin s'articule en 4 étapes :
        Étape 1 :   Vous tracez une courbe. Avec l'outil de votre choix (arêtes soudées, arc, cercle, polyligne, courbe de Bézier)
                    Vous placez de 0 à 3 composants cible avec le bouton placer une cible de la barre d'outils. Vous affectez l'attribut position Départ, Milieu ou Arrivé

        Étape 2 :    La conversion d'une courbe sélectionnée ou d'une courbe et de 1 à 3 composants cible, en un groupe de trajectoire vidéo.
                    Après avoir renseigné les paramètres, à chaque point de la courbe, un composant caméra est placé et orienté selon le mode de trajectoire paramétré.
                    Une scène avec un style est créée. Le calque des trajectoires vidéo est activé sur cette scène uniquement. La nouvelle scène n'est pas ajoutée à l'animation.
                    Si l'option "créer scènes" est activée, un clic sur une caméra avec l'outil interagir des composants dynamiques, activera la scène (Uniquement la vue de la scène, bug de la fonction des composants dynamiques.)

        Étape 3 :   Édition possible du sens de la courbe pour inverser le point de départ de la trajectoire. Dans le cas de courbe fermée, possibilité de décaler le point de départ.
                    Modification des paramètres de la trajectoire.
                    Suppression de la trajectoire et des scènes liées.
                    Ajout de nouvelles cibles (Entrez dans le groupe)
                    Édition des paramètres pour les cibles (Entrez dans le groupe, sélectionnez la cible et cliquez sur le bouton cible édition)

        Étape 4 :   Création d'un fichier XML combinant un ou plusieurs groupes de trajectoire vidéo. Vous les sélectionnez puis les ordonnez via une boîte de dialogue).
                    Vous pouvez saisir un nom de fichier différent à chaque fois ou écraser un fichier XML existant.

        Il reste la possibilité d'exporter des scènes ( celles incluses dans l'animation uniquement) en fichier XML

        La barre d'outil et le menu utilisent la validation procédurale. Les fonctions incompatibles avec la sélection dans le modèle sont grisées.

V 0.1.0 2022/03/14
    version initiale

Le plugin permet de créer un fichier XML, qui sera ensuite importé dans Enscape pour paramétrer la trajectoire vidéo.
Le plugin vous permet de créer les images clés soit à partir des scènes du modèle, ou à partir des arêtes d'une courbe et d'un composant cible.

Dans les 2 cas, vous pouvez :
        Définir le délai entre deux points de vue, avec 3 paramètres (début, milieu et fin d'animation). Il est ainsi possible de simuler une accélération ou un ralentissement.
        Définir l'heure du début, milieu et fin d'animation, l'heure de chaque point de vue est calculée, ce qui peut simuler le temps qui passe ou une animation qui remonte le temps.
        3 options de caméra (instable, transition douce et angle du champ de vision).

Pour la trajectoire obtenue depuis une courbe uniquement, simulation de marche avant ou de marche arrière.
Pour la trajectoire obtenue depuis une courbe et un composant cible, options supplémentaires (Traveling et panorama).

Les fichiers XML sont enregistrés dans un sous dossier portant le nom du modèle dans le dossier du modèle.

Les paramètres du dernier export sont sauvegardés pour chaque type (courbe ou scènes) dans un dictionnaire d'attribut du modèle.

Le plugin est traduit en anglais et en français selon les paramètres de langue de Sketchup.

Bugs connus

Télécharger le plugin(.zip) sj_xml_to_enscape_path_video_v0.2.1.zip
